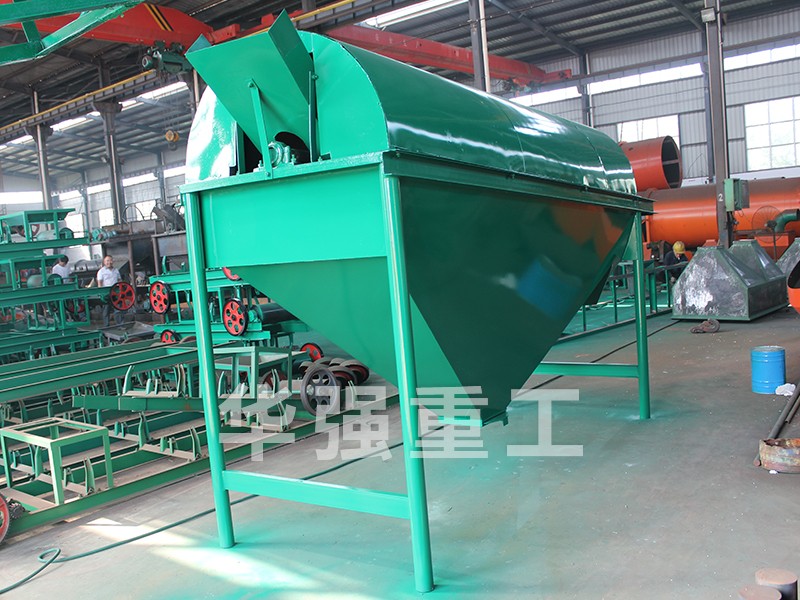

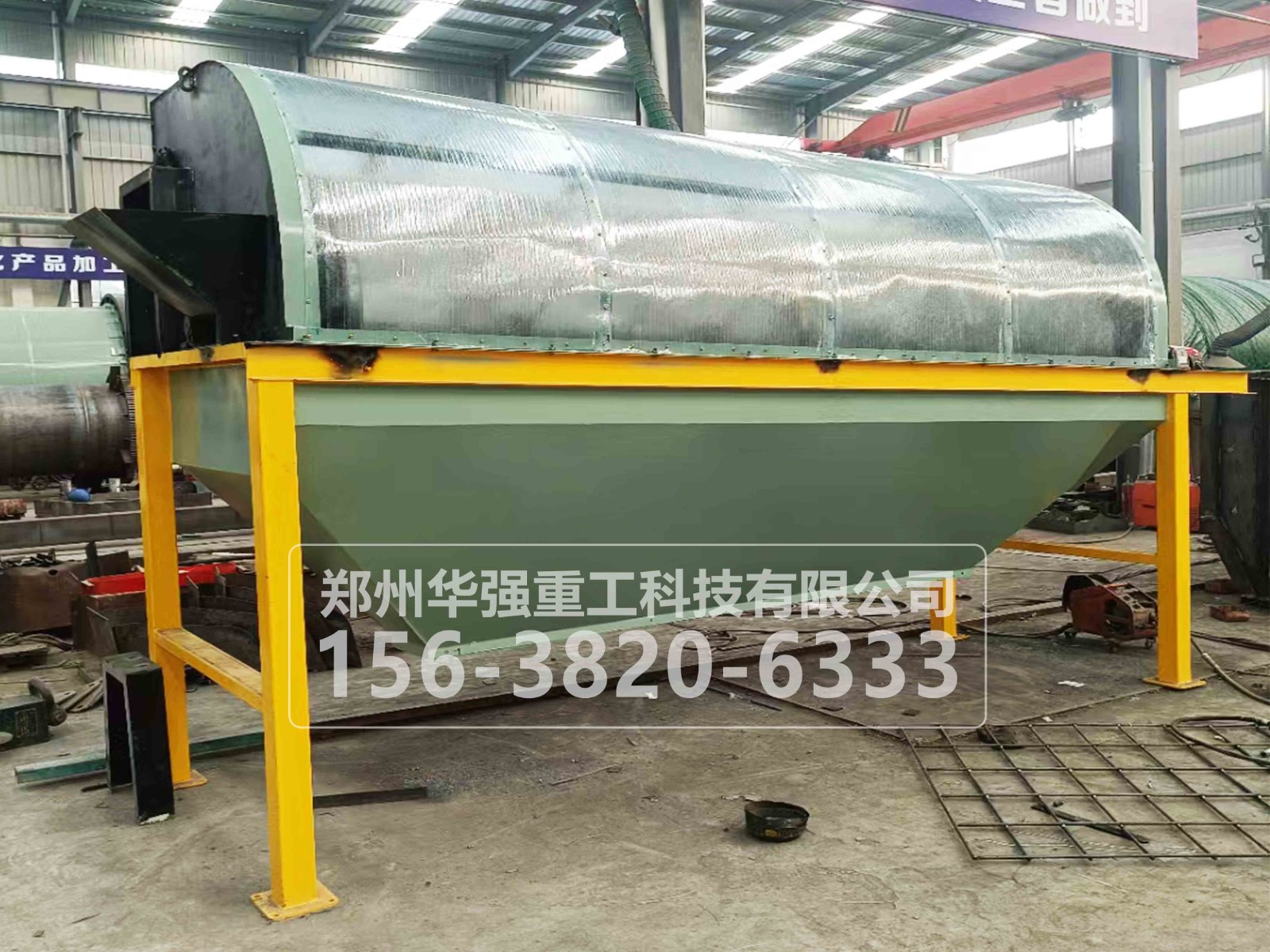

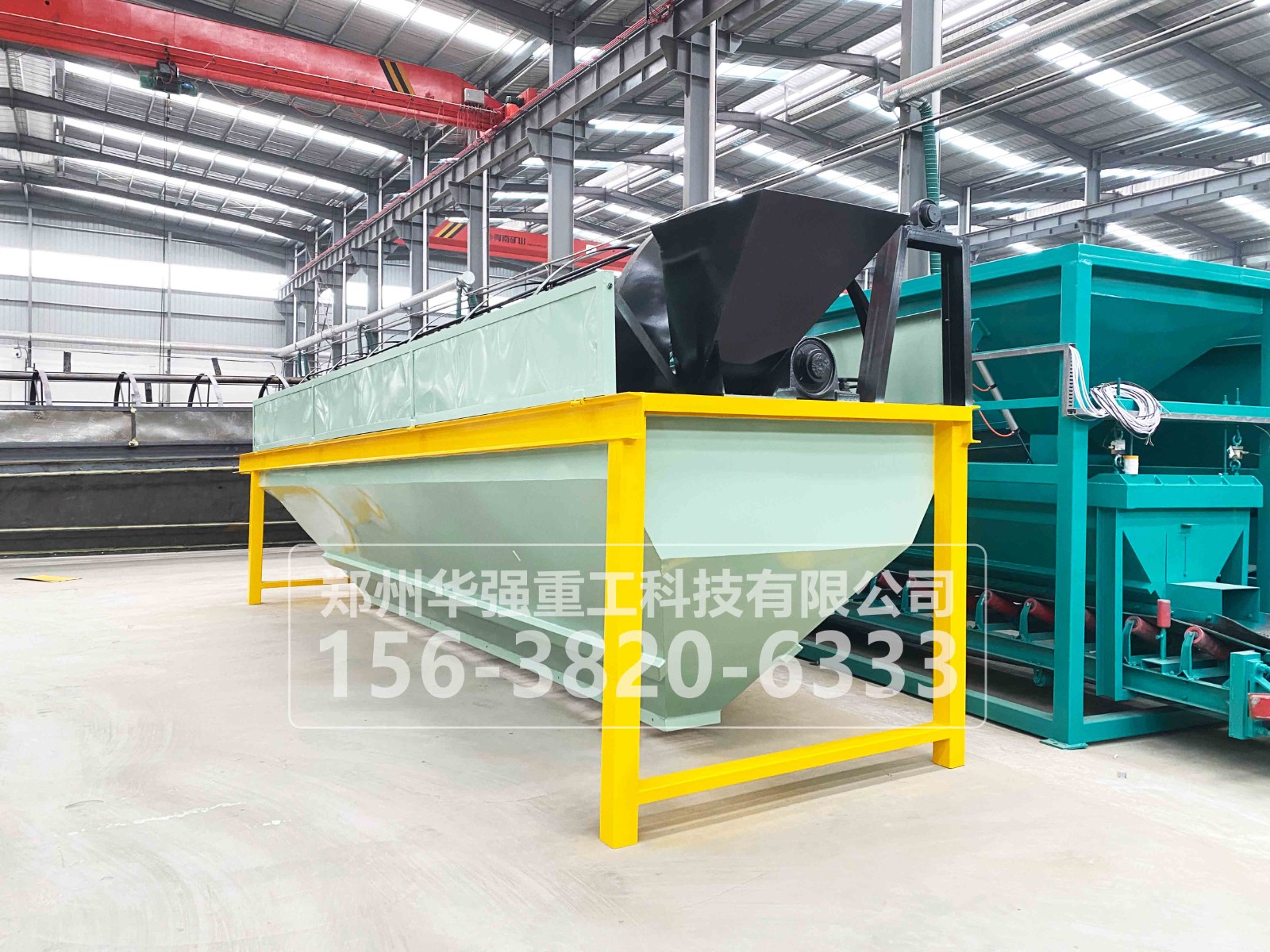

滚筒式筛分机是复混肥生产中常用设备，其主要用于成品与返料的分离，也可实现产品的分级，使成品均匀分类。滚筒筛是由滚筒、机架、漏斗、减速器、电动机五个部分成。物料由进料口进入滚筒后，一方面随着滚筒转动而被筛选，一方面粒度大的物料沿着滚筒的斜度向前流动，通过不同网目的的筛网逐渐被筛出。物料筛出后落入各自的漏斗，然后由人工运出或自流送往成品堆。该机采用了组合式筛网，便于维修与更换，其结构简单、操作方便、运转平稳，是复混肥生产中的理想设备。
结构简述
该机可分为三大部分：
1. 机架部分：该机机架均采用优碳钢板、槽钢焊接而成，并通过了严格的产品合格认证和特定的工艺要求，已达到本机所使用的目的；
2. 传动筛分部分：该部分均采用组合式筛网，其由传动轮通过联轴器传至主轴，该筛网安装与焊接在主轴的滚笼上。物料从进料端进入，在滚笼不断回转、分级，从下方出料口均匀流出，其有效地将成品与返料分离，从而降低劳动强度；

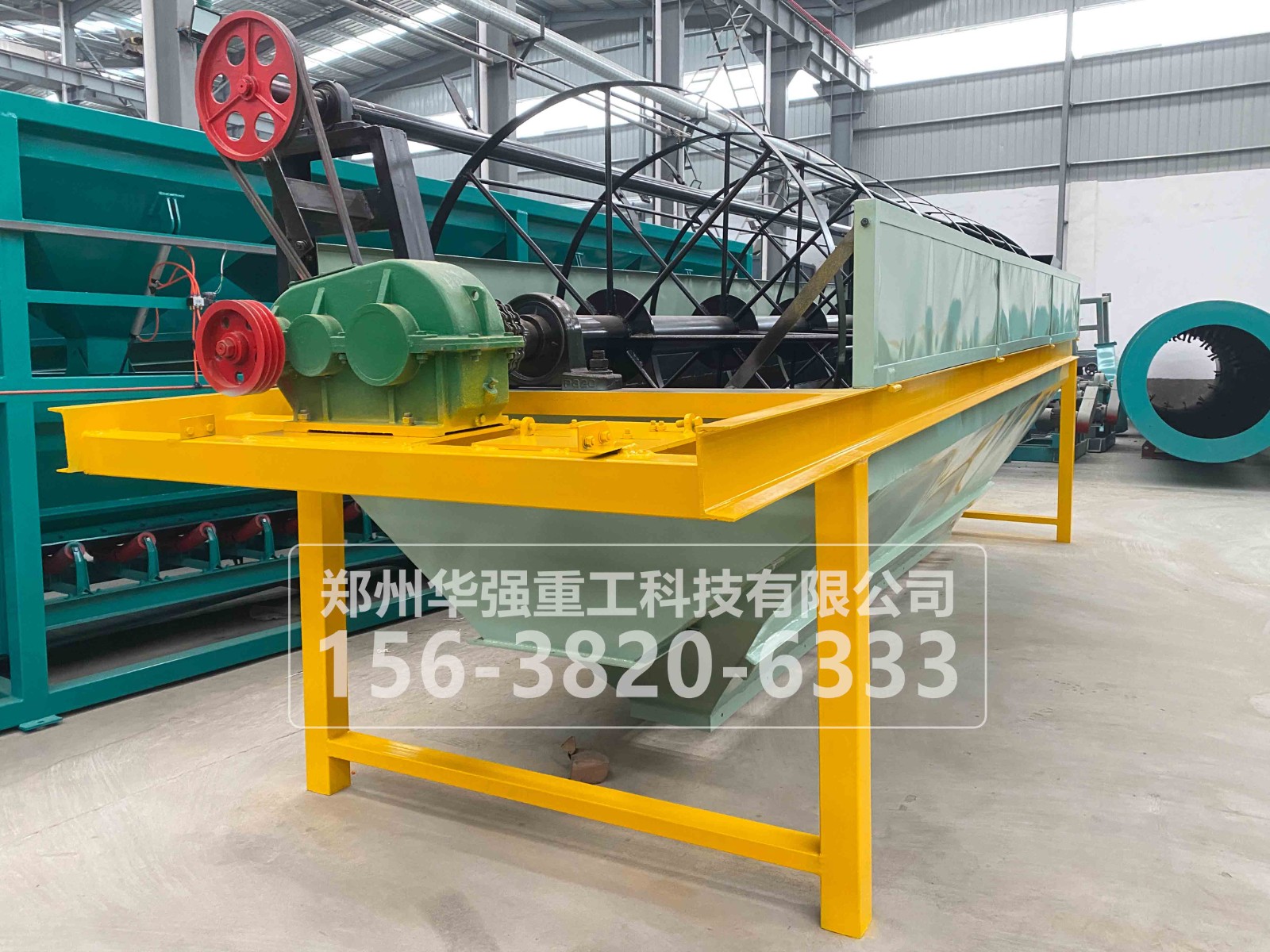

3. 传动联接部分：电动机带动皮带轮、三角带、减速机传动，使主轴旋转工作，其中传动减速机与主机工作部分，均采用柱销式联接器相齿合传递驱动，方便组装与维修。
| 规 格 | 筒 体 | 转 速 | 倾 角 | 功 率 | 生产 能力 | 外型尺寸 | 重 量 | |
| 直径 | 长度 | 长×宽×高 | ||||||
| mm | mm | r/min | ° | kw | t/h | m | 吨 | |
| GS1.0×3.0 | 1000 | 3000 | 22 | 2-2.5 | 2.2 | 1-3 | 3.5×1.4×2.2 | 1.5 |
| GS1.2×4.0 | 1200 | 4000 | 16 | 2-2.5 | 4 | 2-4 | 5.2×0.6×2.4 | 2.3 |
| GS1.2×4.5 | 1200 | 4500 | 17 | 2-2.5 | 4 | 3-5 | 5.7×1.6×2.4 | 2.5 |
| GS1.5×5.0 | 1500 | 5000 | 14 | 2-2.5 | 4 | 5-10 | 6.9×1.9×3.0 | 3.8 |
| GS1.6×6.0 | 1600 | 6000 | 12 | 2-2.5 | 11 | 10-20 | 7.3×2.0×3.0 | 4.7 |
| GS1.8×6.5 | 1800 | 6500 | 11.5 | 2-2.5 | 11 | 20-50 | 9.0×2.2×3.2 | 6.0 |
